国内製造受託について

東北タツミでは国内に2つの工場を所有しており、基板実装から完成品組立まですべて対応しています。

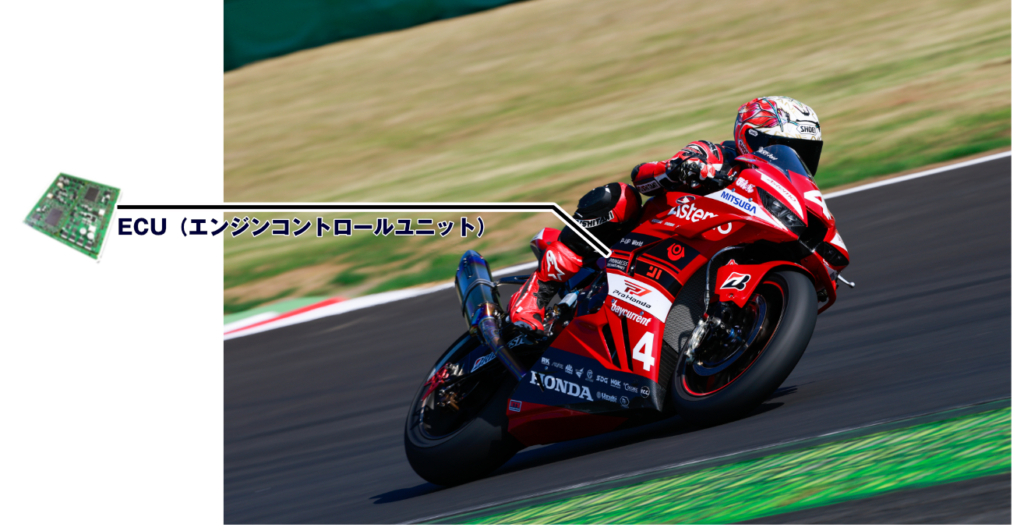

車載パーツでも運転手の安全に関わる重要なパーツ「ECU(エンジンコントロールユニット)」を

組み立てる確かな技術と経験があります。

本社工場・郡山工場・本宮事業所 主要取引先

株式会社OKIテクノパワーシステムズ、株式会社ヒューセック、株式会社アマダオートメーションシステムズ

株式会社ケーヒン、ルネサスセミコンダクタパッケージ&テストソリューションズ株式会社

Sonyソニーエナジー・デバイス株式会社 その他 100社以上

生産品目

エンジンコントロールユニット(車載)メインボード(遊技機、産業機器)
リチューム電池パック・蓄電池ユニット・電源基板・モータ制御基板
あらゆる製品に取組んでいます

製造受託の流れ

ご注文の流れ

  • step1 ご商談

    打ち合わせまたは生産資料にて見積りを作成致します。

  • step2ご注文

    見積もりをご確認頂きご注文下さい。生産資材受領後生産開始となります。

  • step3SMT実装

    0603~BGA/CSP等、幅広い部品種に対応した設備を所有しています。

  • step4DIP/組立

    自動半田付け、手半田付け、ユニット組立等、確かな技術でお応えいたします。

  • step5検査

    レーザー/画像検査機にて不良を検出し、高倍率外観検査装置にて不良を流出させません。トレーサビリティも万全です。

  • step6出荷

    お客様の指定日時に確実にお届け致します。

設備紹介

東北タツミでは国内工場生産にて品質・コスト・納期の改善をご提案しております。

SMT、DIP両方の方式に対応できますので幅広くお客様のニーズに応えることができます。

生産工程

SMT
設備名 メーカー 型式
基板クリーニング装置 RAYON RJ-5293B
半田印刷機 PANASONIC SP60
半田印刷検査機 PANASONIC IPV
ボンド塗布機 PANASONIC HDPG3
中速機 PANASONIC CM401
中速機 PANASONIC BM123
異形機 PANASONIC BM221
リフロー装置 TAMURA XNZ-725PT
リフロー装置 SENJU SNR-825
DIP
設備名 メーカー 型式
アキシャル挿入機 PANASONIC AV-B
ラジアル挿入機 PANASONIC RH
ポイント半田付け装置 KOKITEC ULTIMA-TR2
その他ツール
設備名 機能
AIS システム バーコード読込式 誤実装防止/部品ロット履歴
デシケーター 吸湿防止 湿度管理保管庫

実装工程

AISシステムのしくみ

①各生産設備プログラム+部品レイアウト部品名による3点照合により誤実装は発生しません。
②各部品の使用ロット特定する事が可能です。
①+②によりAssy名と納品日をご指定頂ければ月日、時間、
担当者、使用部品ロットまで特定出来るトレサビリティーシステムです。

品質保証工程

検査工程

NGバーコードシステム

①実装基板をIPK-V3(レーザー検査機)にて部品有無、部品高さ、リード高さ、
極性、半田過少、半田フィレット状態等設備にて検査いたします。
②IPK-V3の検査結果にてNG判定された基板にバーコードラベル(検査コード)
を貼付ます。又、検査データは検査調整履歴管理システムに保管されます。

3Dシステム

①バーコードラベルをハンディーターミナルで読み込み検査調整管理システムにアクセスし
データを抽出、3Dシステムにてダイレクトに特定部位を50倍から200倍にて
360度の角度から検査いたします。
②検査結果をPCに入力し検査調整管理システムに保存いたします。

     NGバーコードシステム、3Dシステムのデータが全て検査調整管理システムに保存されており、
各ロット、各Assyに対してのNG内容件数等をタイムリーに検索、追跡出来るシステムとなっております。

国内工場紹介

郡山工場

本社工場

製造業の請負・派遣ならおまかせください

生産管理、品質管理もおまかせください。派遣も企業の即戦力を派遣します。

ジャパンクオリティ 30年以上の信頼と実績。

本宮工場

受注~生産計画~基板実装~組立~検査~出荷まですべての業務に対応してます。

完全請負化でお客様のコスト低減に貢献しています。
